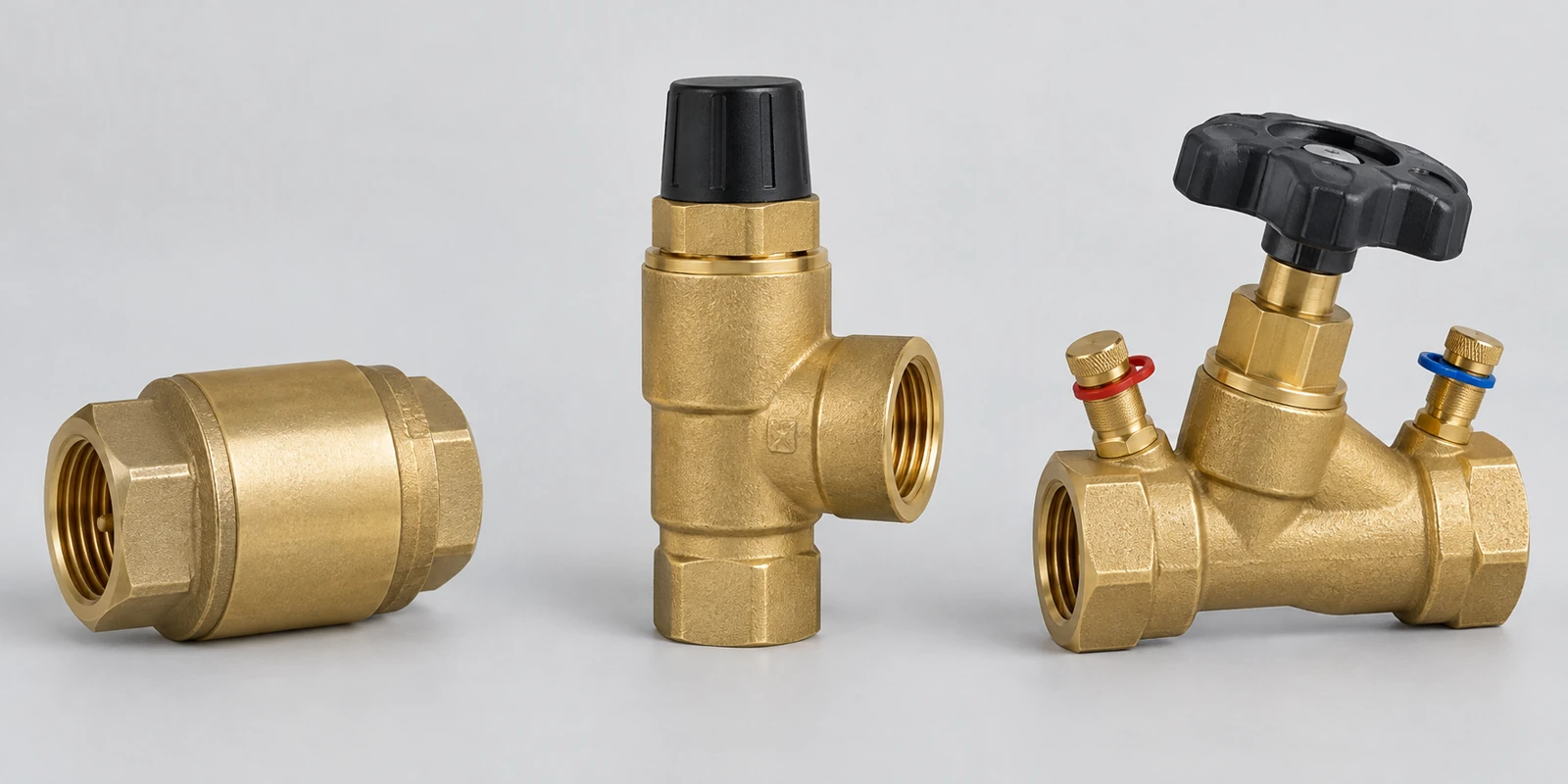

Обратный, предохранительный и балансировочный клапан: три разные задачи

Различия удобно рассмотреть через вопрос: какое поведение системы должно измениться после установки устройства?

Обратный клапан задаёт разрешённое направление

Его запирающий элемент открывается при предусмотренном движении потока и закрывается при попытке обратного течения. Это помогает предотвратить нежелательное движение жидкости в обратную сторону.

У клапана есть сопротивление и условия открывания. Также могут быть требования к монтажному положению. Стрелка показывает предусмотренное направление, но не описывает все ограничения изделия.

Обычный обратный клапан не регулирует постоянное давление после себя и не предназначен для сброса избыточного давления наружу.

Предохранительный клапан ограничивает избыточное давление

Он открывается при достижении предусмотренных условий и отводит часть среды. Его задача — защитная, поэтому важны настройка, пропускная способность и место в схеме.

Сброс должен быть организован так, как предусмотрено проектом и документацией. Устройство нельзя воспринимать как удобный сливной кран или произвольно заглушать выход, потому что он иногда капает.

Повторяющийся сброс может быть связан с другими проблемами системы. Он требует проверки причины, а не только замены клапана на модель с большим порогом.

Балансировочный клапан помогает распределить расход

В нескольких ветвях жидкость проходит по путям с разным сопротивлением. Без нужного распределения одна часть системы может получать больше расхода, другая — меньше необходимого.

Балансировочная арматура позволяет установить предусмотренные условия. Ручные и автоматические модели делают это разными способами. Комбинированные устройства могут одновременно выполнять регулирующие функции, но их поведение определяется конструкцией.

Настройка не должна быть случайной: её связывают с характеристиками системы и выбранным методом наладки.

Сравнение функций

Почему нельзя решать одну проблему другим клапаном

Если ветвь отопления получает мало воды, обратный клапан не создаст требуемый расход. Если давление растёт при нагреве, балансировочная арматура не заменит защитное устройство и исправный узел компенсации расширения.

А если жидкость движется назад через отключённую ветвь, повышение настройки предохранительного клапана не относится к этой причине.

Для диагностики полезно описать явление: обратное движение, недостаточный расход, рост давления или периодический сброс. Тогда назначение требуемого узла становится понятным. Совпадение размера резьбы — только возможность физического соединения, а не подтверждение подходящей функции.
