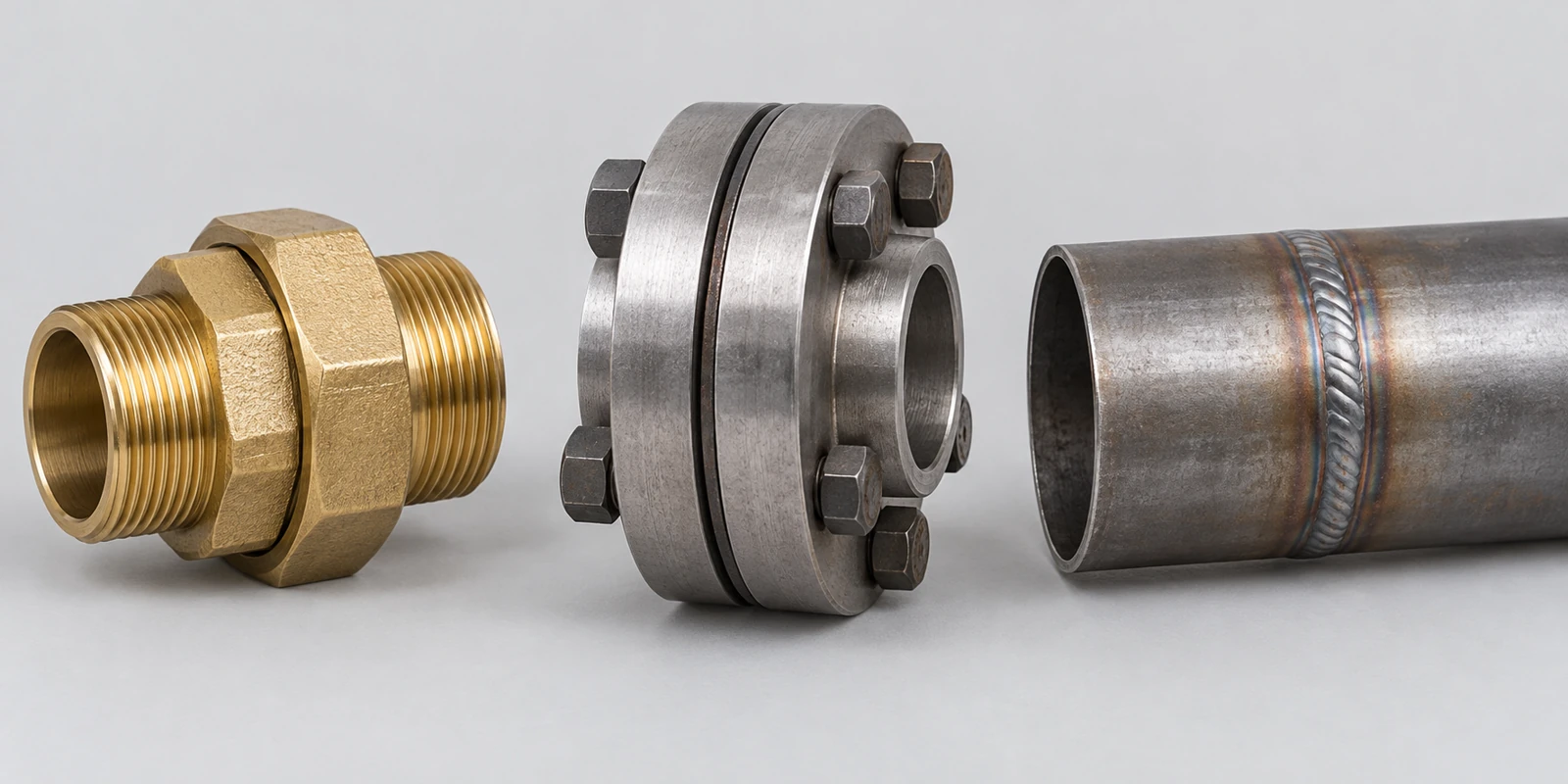

Резьбовое, фланцевое и сварное соединение: что учитывать при выборе арматуры

Одинаковый условный размер не делает резьбовой клапан прямой заменой фланцевому, а сварное соединение — автоматически более надёжным в любой задаче.

Резьбовое соединение

Его часто применяют в компактных инженерных узлах. Но нужно различать геометрию резьбы и способ герметизации. В одном варианте уплотнение формируется на резьбе, в другом работает прокладка или кольцо на специальной поверхности.

Например, соединение с накидной гайкой может разбираться без вращения всей арматуры. Обычные резьбовые концы при замене требуют других действий и достаточного места.

Полезно проверить внутреннюю и наружную резьбу, предусмотренный стандарт, длину ввинчивания и используемое уплотнение. Попытка компенсировать неподходящую посадку лишним уплотнительным материалом не исправляет геометрию.

Фланцевое соединение

Две ответные части соединяют крепежом, а герметичность обеспечивает предусмотренная прокладка или другая конструкция уплотнения. Такое присоединение удобно для обслуживания соответствующего оборудования.

Совпадение DN недостаточно. Важны стандарт и исполнение фланцев, параметры отверстий, класс давления и уплотнительные поверхности. Также учитывают длину арматуры между присоединениями.

Материал прокладки и крепежа выбирают по рабочим условиям. Порядок сборки и усилия затяжки относятся к документации и технологии монтажа, а не к универсальному правилу «затянуть сильнее».

Сварное соединение

Сварное присоединение образует неразъёмный участок. Его используют там, где такое решение соответствует трубопроводу и условиям эксплуатации.

Для замены могут потребоваться отключение, подготовка участка и восстановление соединения. Поэтому возможность обслуживания и доступ оценивают заранее. Важны совместимость материалов и технология выполнения работ.

Сварное исполнение не отменяет требований к самому клапану, его уплотнениям и режимам работы.

Сравнение подходов

Пример замены на существующем участке

Новый клапан имеет те же DN и PN, но другую строительную длину. Даже если фланцы совпадают, устройство может не встать между существующими ответными частями без изменения участка.

Или резьбовой корпус подходит по размеру, но для его вращения не хватает места. Тогда удобство разъёмного узла имеет практическое значение.

Выбор присоединения связан с устройством всего участка. Перед сравнением полезно знать материал труб, размеры ответных соединений, доступ и требования к обслуживанию. Это помогает заранее отделить подходящее изделие от варианта, который лишь похож по названию и условному размеру.
