Шаровой кран, вентиль и задвижка: чем отличаются и где применяются

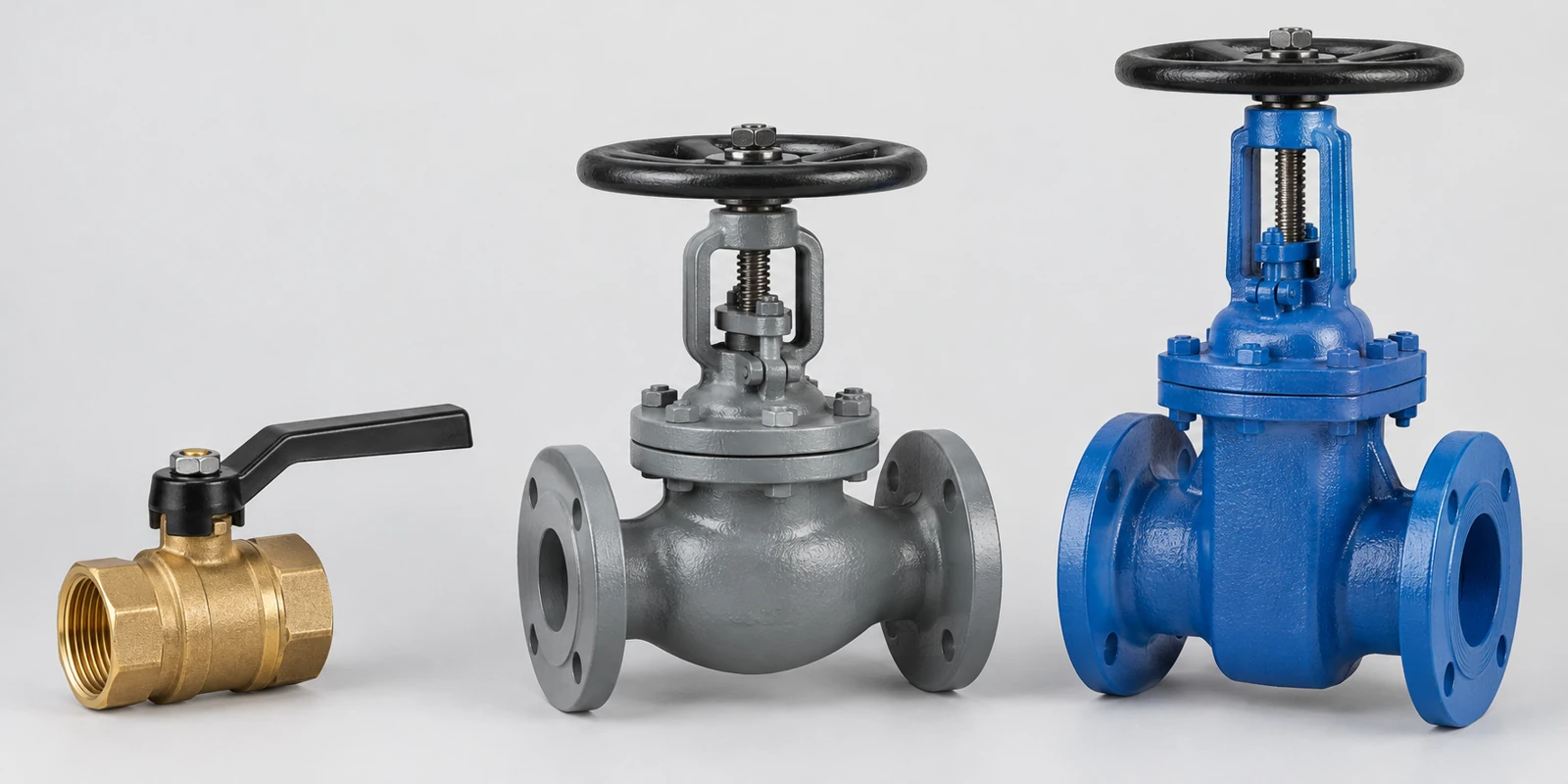

Шаровой кран, клапан вентильного типа и задвижка решают похожую задачу разными конструкциями.

Шаровой кран: поворот проходного отверстия

Внутри находится шар с отверстием. В открытом положении отверстие ориентировано по направлению потока, в закрытом — проход перекрыт. Для переключения обычно достаточно четверти оборота.

Запорные шаровые краны удобны для отключения участка. Полный и уменьшенный проход дают разные условия движения жидкости, поэтому наружный размер корпуса не описывает сопротивление.

Обычный запорный кран не следует автоматически использовать как регулирующий. Работа в промежуточном положении может быть не предусмотрена для длительного режима. При этом существуют специальные регулирующие шаровые клапаны: название конструкции не заменяет указания назначения.

Вентильный клапан: движение запирающего элемента к седлу

В такой арматуре элемент перемещается относительно седла и меняет проходное сечение. Это позволяет получить более управляемое изменение потока у соответствующих регулирующих исполнений.

Но обычный запорный вентиль и специально рассчитанный регулирующий клапан также не равнозначны. У последнего важны характеристика регулирования, пропускная способность и устойчивость работы.

Путь жидкости внутри корпуса часто сложнее, чем у полностью открытой задвижки. Поэтому потери давления могут отличаться даже при одинаковом условном размере.

Задвижка: перекрытие поперёк потока

Запирающий элемент перемещается поперёк прохода. В полностью открытом положении поток получает сравнительно свободный путь в соответствующей конструкции.

Задвижки используют для отключения трубопроводов, в том числе крупных. Для типичной запорной модели основными состояниями являются полное открытие и закрытие. Длительное дросселирование частично открытой задвижкой может не соответствовать её назначению.

Также нужно место для привода, штока и обслуживания. Одинаковые присоединения не делают компактный кран и задвижку равными по монтажным условиям.

Сравнение конструкций

Почему назначение важнее привычного названия

В бытовой речи любую арматуру нередко называют краном. Но при сравнении устройств полезно знать, нужно ли только отключение, плавное регулирование или автоматическое управление.

Для каждой задачи проверяют допустимую среду, давление, температуру, присоединения и привод. Направление потока и положение монтажа также могут быть заданными.

Например, попытка «прикрыть» обычную запорную арматуру для устранения гидравлического дисбаланса может не дать устойчивого результата. Регулирование требует устройства, которое рассчитано на соответствующую работу. Выбор становится понятнее, когда сначала определена функция, а затем — конструкция и конкретная модель.
