Что означают DN и PN на кранах и клапанах

Разберём две наиболее распространённые группы обозначений.

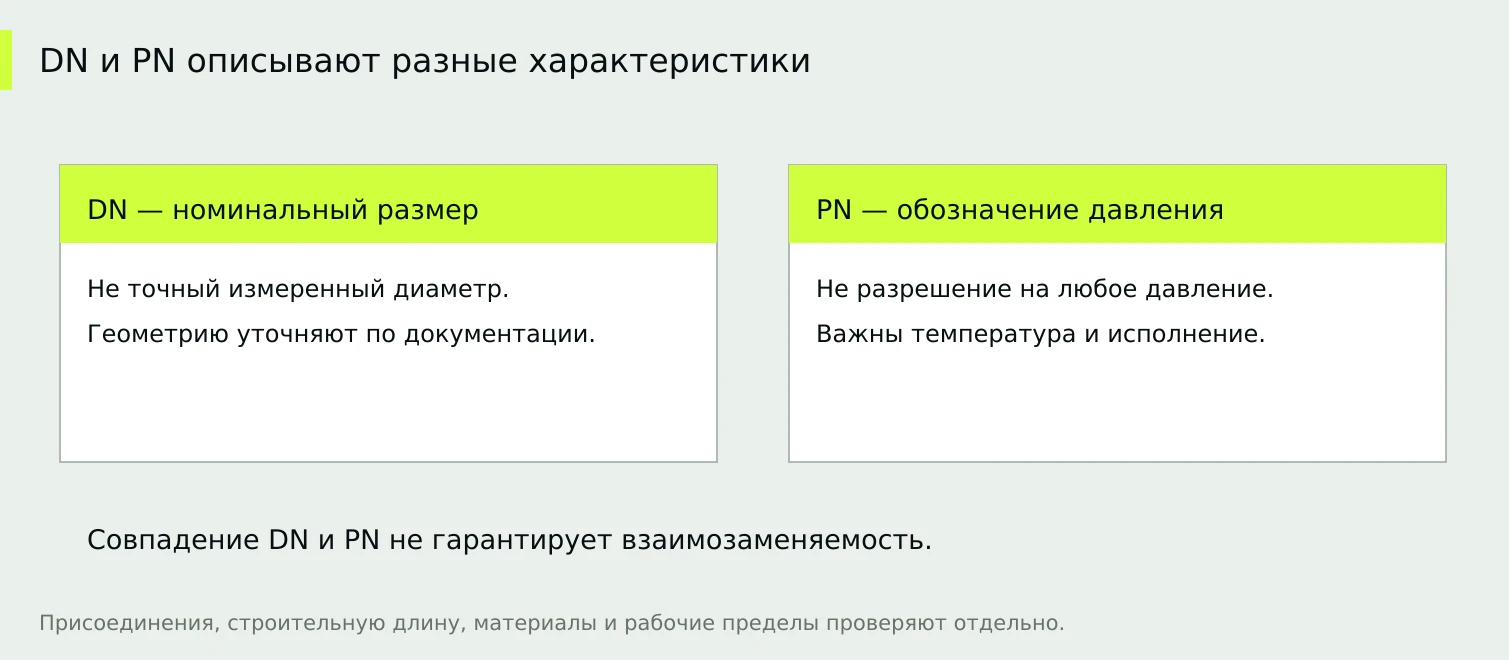

DN — номинальный размер

DN используют для обозначения размера элементов трубопроводной системы. Это условное обозначение, удобное для согласования деталей. Оно не обязательно совпадает с точным внутренним или наружным диаметром в миллиметрах.

Например, внутренние проходы изделий одного DN могут различаться из-за конструкции и толщины стенок. Поэтому значение DN не позволяет рассчитать реальный проход или геометрию присоединения без дополнительных сведений.

Также нужно различать номинальный размер арматуры и наружный диаметр полимерной трубы. Числа могут быть похожими, но описывать разные величины.

PN — обозначение номинального давления

PN характеризует класс давления по соответствующей системе обозначений. Но фактически допустимое рабочее давление зависит от материала и температуры, а также конструкции изделия.

Надпись PN 16 нельзя превращать в обещание работы при 16 бар в любой среде и при любой температуре. Для конкретной модели смотрят таблицу или диаграмму допустимых сочетаний давления и температуры.

Особенно важно это у изделий с полимерными элементами и уплотнениями. У разных исполнений одного типоразмера рабочие пределы могут отличаться.

Рабочее и испытательное давление — разные величины

Рабочее давление относится к эксплуатации в предусмотренных условиях. Испытательное используют при проверке по заданной процедуре. Оно не является разрешением постоянно эксплуатировать прибор на этом уровне.

Также существуют ограничения на перепад давления, минимальные условия работы и другие параметры. Например, для регулирующего клапана общий предел прочности корпуса и допустимый рабочий перепад решают разные вопросы.

Какие данные нужно видеть вместе

Почему два совпадающих обозначения ещё не гарантируют замену

Два клапана с одинаковыми DN и PN могут иметь разные фланцы, строительную длину, пропускную способность, материалы уплотнений и назначение. Одна модель будет запорной, другая — регулирующей.

Даже у одинаковых по функции изделий может различаться допустимое направление потока. Поэтому фотографии двух крупных надписей на корпусе недостаточно для окончательного решения.

Маркировка — удобная отправная точка. Она помогает идентифицировать размер и класс, после чего паспорт уточняет реальные ограничения. Такая последовательность особенно полезна при замене старой арматуры, когда полное название модели ещё нужно восстановить.
