Фитинг стоит рассматривать как элемент определённой системы, а не как универсальный переходник нужного размера.
Наружный диаметр и толщина стенки

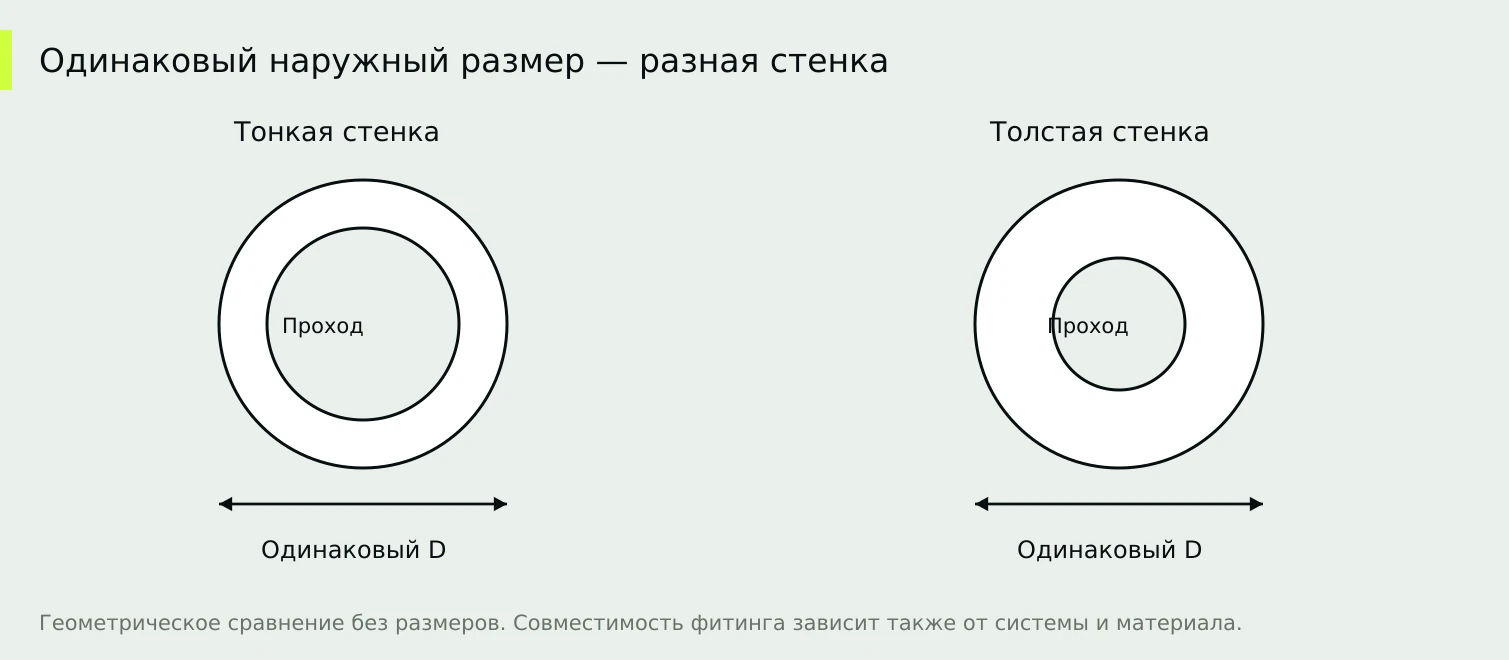

Размер полимерной трубы часто записывают двумя числами: например, 16 × 2,0. Первое обозначает наружный диаметр, второе — толщину стенки. Внутренний проход у труб одинакового наружного размера может отличаться.
Соединительная деталь должна подходить к геометрии трубы. Если подобрать её только по первому числу, труба может неправильно опираться на штуцер, а уплотнение или обжим не будут работать так, как предусмотрено конструкцией.
Соединение определяется технологией
В прессовом соединении гильзу деформирует инструмент. В обжимном используется затяжка деталей. У систем с расширением конец трубы предварительно увеличивают в диаметре, а затем соединение формируется по технологии производителя. Полипропиленовые детали соединяются сваркой.
Эти способы не являются разными названиями одной операции. У них различаются подготовка трубы, необходимый инструмент и условия проверки. Даже для прессовых фитингов требуется определённый профиль пресс-клещей.
Резьба тоже бывает разной
Одинаковое условное обозначение размера ещё не говорит, где именно происходит герметизация. В одном соединении уплотняется резьба, в другом — плоская прокладка или кольцо на посадочной поверхности. Дополнительное уплотнение резьбы там, где работает прокладка, не исправляет несовместимость деталей.
Отдельного внимания требуют конусные соединения и переходы на коллекторы. Надпись «евроконус» помогает определить тип, но совместимость подтверждается размерами и документацией серии.
Что сравнивать
| Параметр | Почему он важен |
|---|---|
| Диаметр и толщина стенки трубы | Определяют посадку и внутренний проход |
| Материал и серия | Влияют на допустимую технологию соединения |
| Тип фитинга | Определяет сборку и требования к доступу |
| Профиль инструмента | Обеспечивает предусмотренную форму обжатия |
| Тип уплотнения | Показывает, где формируется герметичность |
Пример, который помогает избежать ошибки
Представим замену повреждённого участка. Внешне новая труба похожа на старую, а размер совпадает. Но у неё другая стенка, и изготовитель предусматривает собственную соединительную систему. Старый фитинг может физически надеться на трубу, однако это ещё не подтверждает надёжность соединения.
Правильная проверка начинается с полной маркировки трубы и артикула детали. Для существующего водопровода полезны фотография надписи, паспорт серии и сведения о применяемом инструменте.
Почему смешивание серий требует проверки
Иногда производитель прямо допускает совместимость с изделиями другого стандарта или марки. В других случаях действует только системное решение. Эти ситуации нужно различать. Универсальный запрет на любые сочетания слишком груб, но и принцип «подошло по размеру — значит совместимо» ненадёжен.
Приоритет имеет документально подтверждённая совместимость. Это позволяет обсуждать конкретное соединение, а не надеяться на внешнее сходство.
