Коллекторная и тройниковая разводка: в чём разница

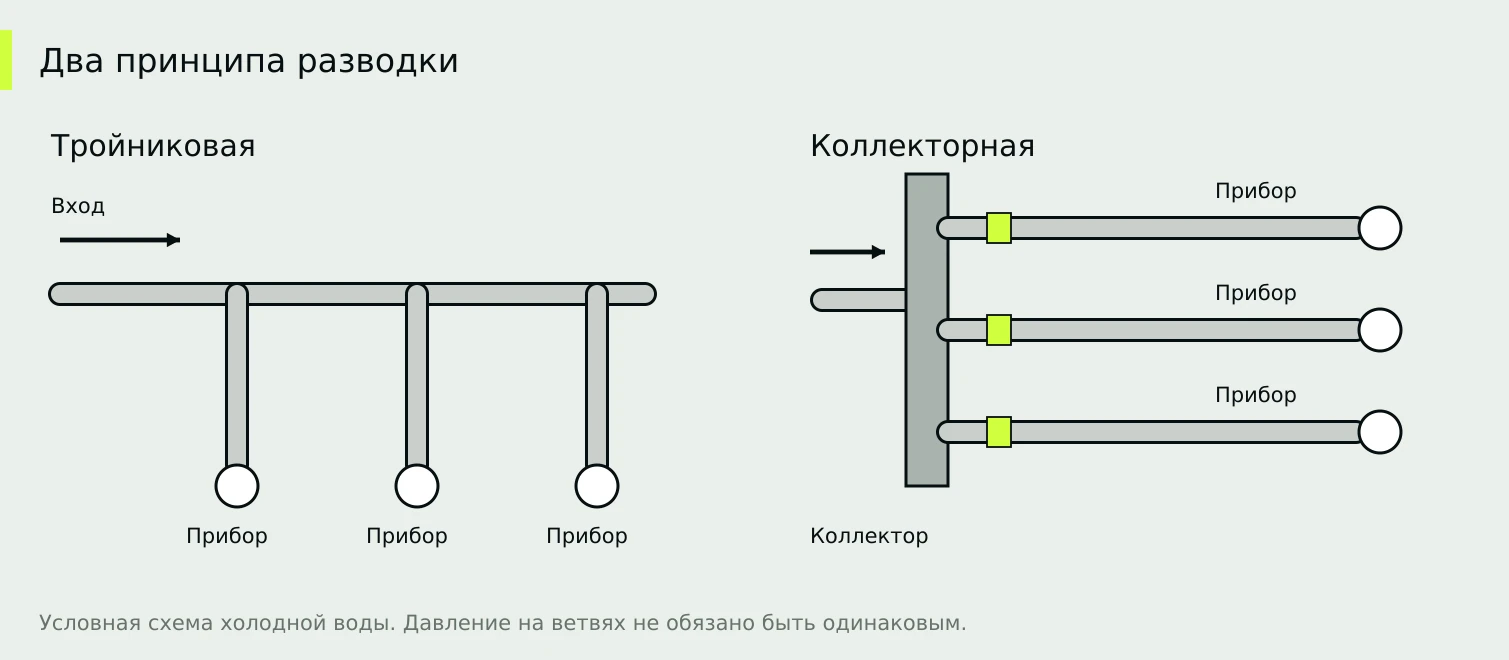

Главное различие заключается в том, где поток разделяется на отдельные направления.

Как устроена тройниковая схема

От ввода проходит магистраль. В нужных местах к ней через тройники подключаются ответвления. При последовательном расположении нескольких приборов такая схема может быть компактной и требовать сравнительно небольшого количества трубы.

Однако потребители используют общие участки. При одновременном открытии нескольких кранов расход в магистрали меняется. Если сечения и сопротивления не соответствуют нагрузке, это может проявляться изменением напора. Сам по себе тройник не является причиной проблемы: результат зависит от всей схемы.

Соединения распределены по трассе. Поэтому ещё до отделки важно понимать, какие из них допускают скрытую прокладку, а какие должны оставаться доступными.

Как работает коллекторная схема

Коллектор — распределительный узел с несколькими выходами. От него к потребителям прокладывают отдельные линии. Если выходы оснащены запорными устройствами, можно отключить конкретную ветвь, сохранив работу остальных.

Удобно, когда узел расположен в доступном месте, а линии подписаны. Тогда обслуживание не требует искать нужное ответвление за отделкой. Но количество трубы, размер шкафа и число соединений возле коллектора могут увеличиться.

Коллектор не создаёт дополнительного давления и не устраняет недостаток воды на вводе. Все линии всё равно получают воду из общего источника.

Что меняется для пользователя

Можно ли сочетать две схемы

Да. Например, отдельная линия может идти от коллектора в помещение, а внутри него разделяться на несколько потребителей. Важнее не название схемы, а её понятность, доступность узлов и соответствие реальному водопотреблению.

При сравнении вариантов полезно рассматривать обслуживание: как отключить душ, заменить арматуру, найти нужную линию. Для квартиры, где уже закончена отделка, эти вопросы могут оказаться важнее небольшой разницы в расходе трубы.

Ошибки, которые встречаются при обсуждении

Неверно считать, что коллектор гарантирует одинаковый напор у всех приборов. Разные длины линий, диаметры и местные сопротивления сохраняют влияние. Также тройниковая схема не обязательно требует перекрывать всю квартиру: это определяется расположением запорной арматуры.

Хорошая разводка остаётся понятной после ремонта. Её можно обслуживать, а основные узлы доступны и обозначены. Выбор между схемами начинается с планировки и условий эксплуатации, а не с обещания, что один тип всегда надёжнее другого.
