Водяной тёплый пол: из каких элементов состоит система

Понимание ролей элементов помогает увидеть, почему одинаковая площадь трубы не означает одинаковый результат.

Труба и конструкция пола

По трубе движется теплоноситель. Энергия передаётся слоям пола, а затем — в помещение. На теплоотдачу влияют глубина расположения трубы, материалы, покрытие и рабочие температуры.

Теплоизоляция помогает направить поток энергии в предусмотренную сторону. Крепления удерживают трубу при монтаже. В зависимости от технологии используются разные основания: стяжка, сухие системы с распределительными пластинами и другие решения.

Для пола важны не только трубы, но и совместимость покрытия с выбранной системой. Толстый или сильно теплоизолирующий слой сверху меняет условия передачи тепла.

Коллектор распределяет поток

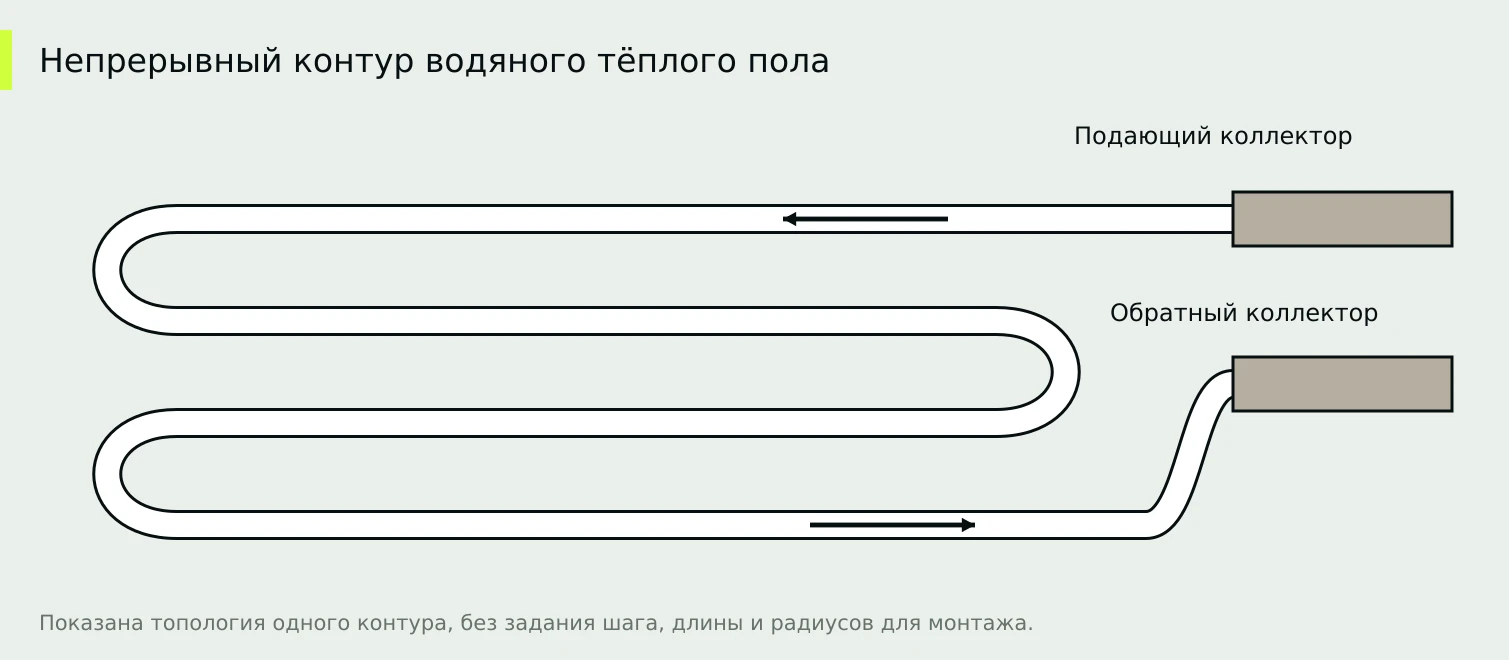

Коллектор соединяет несколько петель с подающей и обратной линиями. Контурами называют отдельные замкнутые участки трубы. У них могут быть разные длины и сопротивления.

Расходомеры и настроечные элементы помогают контролировать и распределять поток. Комнатная автоматика может управлять приводами на коллекторе, изменяя подачу теплоносителя в нужные контуры.

Однако наличие шкал и приводов не означает, что любая система автоматически настроена. Способ регулирования зависит от оборудования, а исходные условия всё равно должны соответствовать принятому решению.

Когда нужен смесительный узел

Тёплый пол может требовать другого температурного режима, чем радиаторная часть. В такой схеме смесительный узел помогает подготовить теплоноситель нужной температуры. Но он нужен не в каждой системе.

Если источник тепла и вся отопительная схема уже работают в подходящем режиме, отдельное смешение может не потребоваться. Дополнительный насос также определяется схемой, а не самим наличием трубы в полу.

Основные элементы

Почему пол реагирует медленно

Массивная стяжка должна сначала нагреться, а после снижения подачи продолжает отдавать тепло. Поэтому ожидать реакции, как у небольшого воздушного обогревателя, не стоит. У сухих конструкций иная масса, и поведение может отличаться.

Из этого следует практический вывод: привычка резко повышать температуру, чтобы «быстрее прогреть», не заменяет корректное управление. У системы есть ограничения по температуре поверхности и совместимости покрытий.

Водяной тёплый пол лучше рассматривать целиком: источник тепла, распределение, контуры, конструкция пола и управление. Именно согласованность этих частей определяет комфорт, а не одна марка трубы.
