Напор и расход насоса: как понимать характеристики в паспорте

Реальную работу удобнее понимать через сочетание двух величин: сколько жидкости проходит и какое сопротивление насос при этом преодолевает.

Расход показывает количество жидкости за время

Его обозначают буквой Q и выражают, например, в кубометрах в час или литрах в минуту. Это объём, проходящий через насос за определённое время, а не давление.

Разные единицы легко создают ошибку при сравнении. Один кубометр равен тысяче литров, но час и минута также различаются. Поэтому сравнивать числа нужно после приведения к одинаковым единицам.

Большой расход в свободном изливе не означает, что столько же воды дойдёт до потребителя через длинную трубу с арматурой.

Напор связан с энергией, переданной жидкости

Напор H обычно указывают в метрах столба жидкости. Для воды приблизительно десять метров водяного столба соответствуют одному бару перепада давления. Это ориентир для понимания единиц, а не готовый способ подбора.

Напор расходуется на преодоление сопротивления трубопровода, местных сопротивлений и других условий задачи. При подаче между открытыми уровнями учитывают также разницу высот. В замкнутой заполненной системе отопления картина иная: насос поддерживает циркуляцию по контуру.

Что показывает насосная кривая

На графике по одной оси откладывают расход, по другой — напор. Кривая описывает, как эти величины связаны для конкретного режима насоса.

У типичного центробежного насоса при увеличении расхода доступный напор уменьшается. Максимальный напор часто соответствует очень малому или нулевому расходу. Максимальный расход относится к другому участку характеристики.

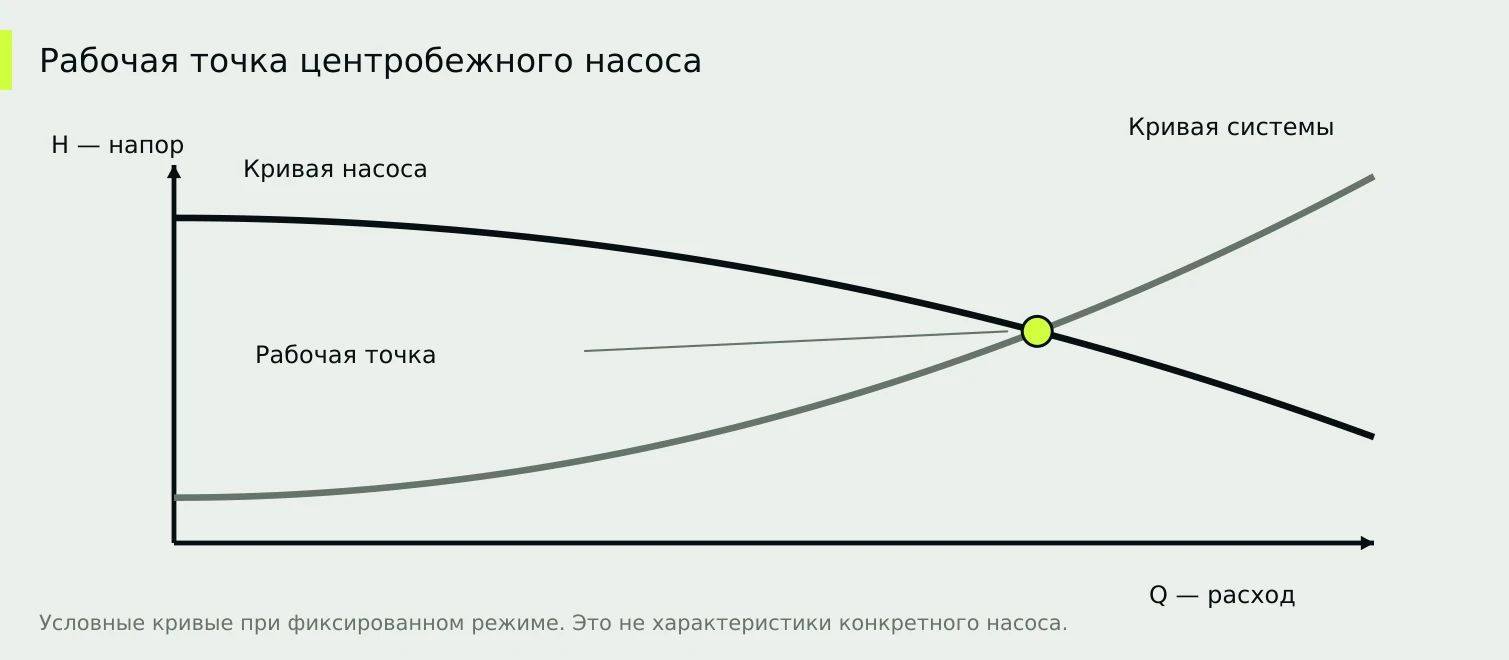

Рабочая точка находится там, где характеристика насоса пересекается с характеристикой системы. Именно эта пара значений описывает предполагаемую работу.

Основные обозначения

Почему «с запасом побольше» не всегда полезно

Насос, работающий далеко от подходящего режима, может создавать избыточное давление, шум или лишний расход энергии. У регулируемых моделей часть задач решается изменением скорости, но возможности управления имеют пределы.

Если рассматривается замена, полезно знать прежнюю рабочую точку или исходные характеристики системы. Короткая запись вида «нужен насос на столько-то ватт» не описывает гидравлическую задачу.

Паспорт и кривая помогают сравнить модели осмысленно: при одном и том же расходе смотрят доступный напор, условия среды и допустимые режимы. Так отдельные рекламные максимумы превращаются в понятные рабочие характеристики.
