Пластинчатый теплообменник: как работает и для чего используется

Это позволяет получать нужный теплообмен, сохраняя разделение сред, например между тепловой сетью и системой здания.

Что происходит внутри

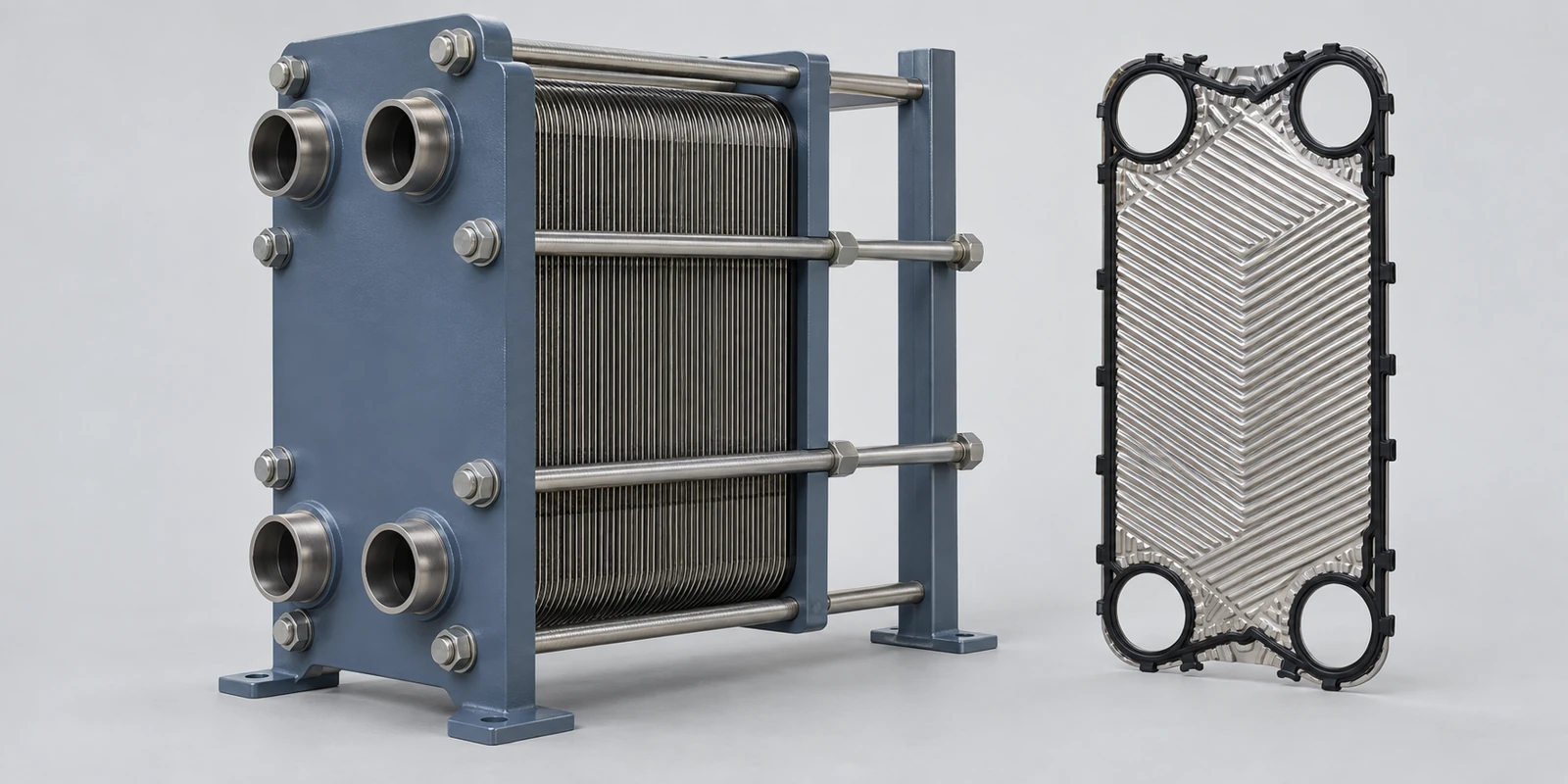

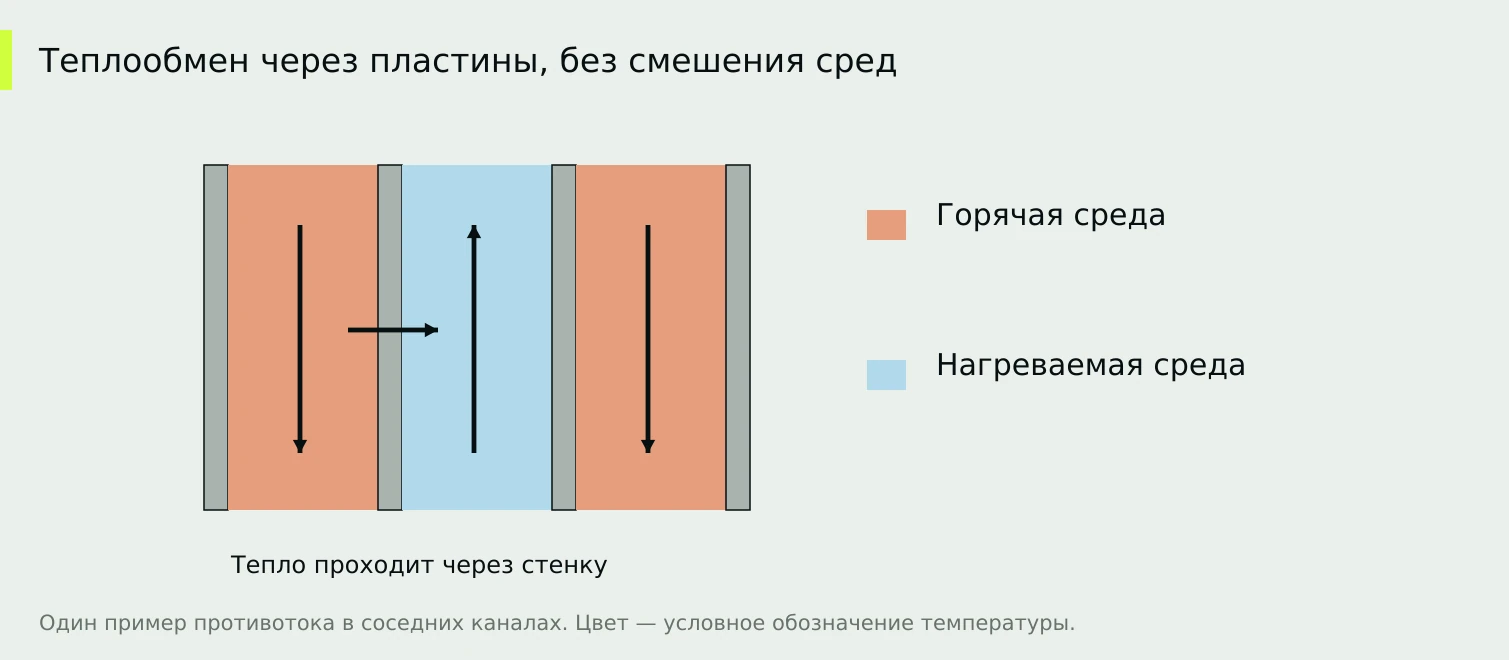

Пакет пластин формирует чередующиеся каналы. По одним проходит более горячая среда, по соседним — более холодная. Тепло проходит через стенку пластины от горячей стороны к холодной.

Рельеф поверхности помогает организовать движение жидкости и увеличить эффективность теплообмена. В конкретной конструкции задаются расположение каналов, направления потоков и присоединения.

Теплообменник не создаёт энергию самостоятельно. Результат зависит от того, сколько тепла доступно на горячей стороне и в каких режимах движутся обе среды.

Зачем разделять контуры

У внешней сети и внутреннего отопления могут различаться давление, качество воды и условия эксплуатации. Разделение позволяет сформировать отдельный внутренний контур.

При подготовке горячей воды тепло передаётся питьевой воде без предусмотренного смешивания с сетевым теплоносителем. Материалы аппарата при этом должны соответствовать назначению и составу сред.

Разделение жидкости не означает, что остальные параметры становятся неважными. У каждой стороны остаются свои ограничения по давлению, температуре и расходу.

Почему одной мощности недостаточно

Одинаковая требуемая тепловая нагрузка может обеспечиваться разными аппаратами в зависимости от температур, расходов и допустимых потерь давления.

Если горячая вода на входе стала прохладнее, условия теплообмена изменились. Если поток уменьшился, результат тоже может отличаться. Поэтому число киловатт без температур и сред не описывает весь режим.

Также учитывают загрязнение и доступ к обслуживанию. Отложения создают дополнительное сопротивление теплопередаче и могут менять гидравлику аппарата.

Что описывает рабочую задачу

Частые неверные ожидания

Большой корпус не гарантирует нужную мощность при любых температурах. И установка аппарата с большим числом пластин не является самостоятельным способом исправить любую проблему горячей воды.

Причина недостаточного нагрева может находиться в расходах, регулирующем клапане, загрязнении или температуре источника. Проверка должна учитывать обе стороны теплообменника.

При замене полезны паспорт, полное обозначение и известные рабочие режимы. Похожий внешний размер не подтверждает одинакового устройства каналов и присоединений.

Теплообменник становится понятным, если рассматривать его как связующее звено между двумя потоками. Его результат определяется условиями обоих контуров, а не только одной цифрой тепловой мощности.
