Отвод меняет направление

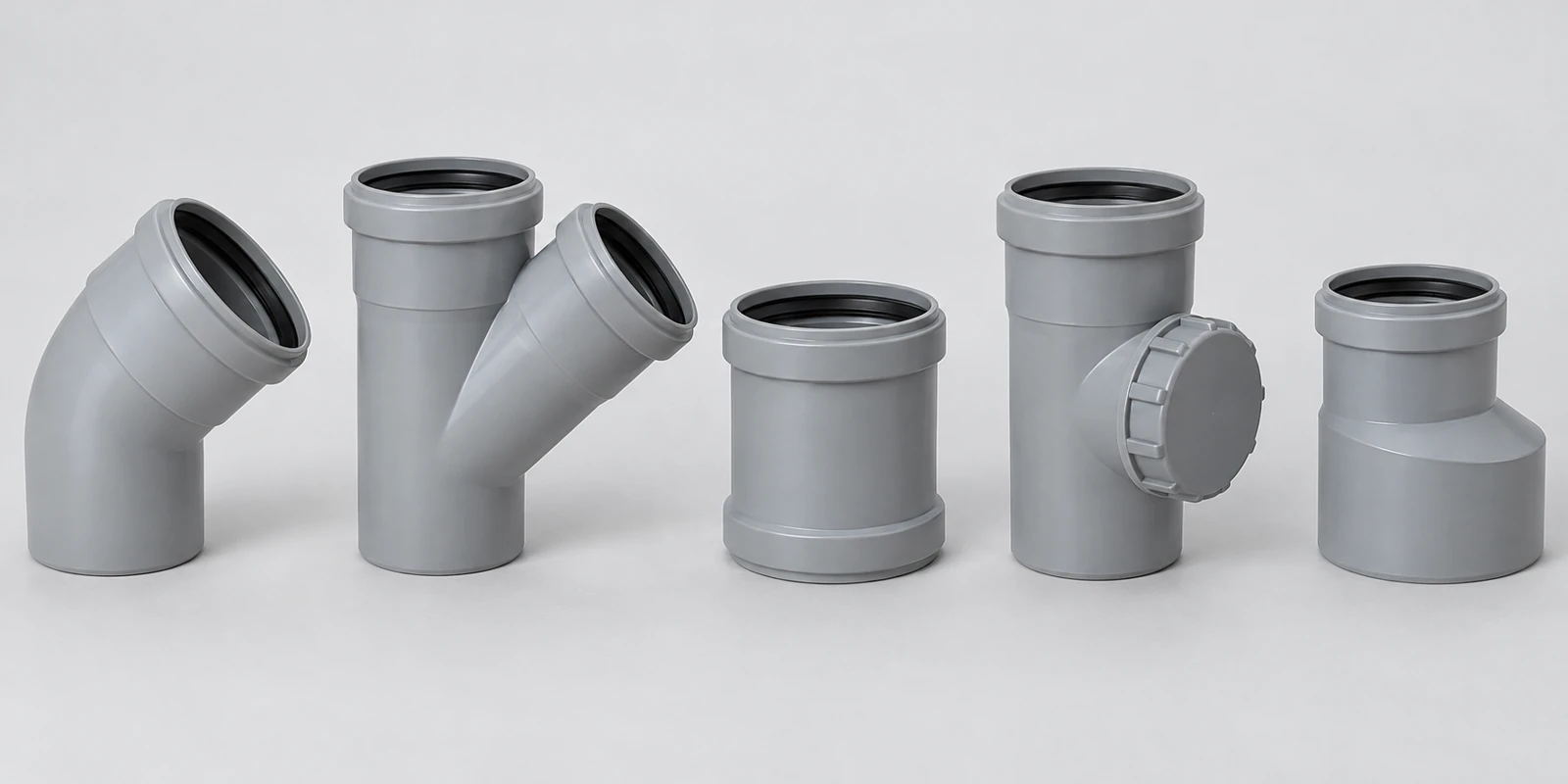

Отвод задаёт поворот трубы на предусмотренный угол. Важны размер, угол и конструкция соединительных концов. Один раструб, два раструба или другое исполнение меняют возможности сборки.
Набор элементов для поворота определяется геометрией и требованиями системы. Два небольших поворота и один резкий могут по-разному влиять на движение стоков и условия очистки. Но универсальную схему для любого узла по этому признаку назначать нельзя.
Тройник соединяет ветви
У него есть основной проход и ответвление. Обозначение может включать несколько размеров, потому что подключаемая ветвь отличается от основной.
Важен также угол ответвления. Похожий тройник с другим углом не обязательно подходит к существующей трассе. Для выбранной системы проверяют направление и разрешённые варианты применения.
Ревизия обеспечивает доступ
Ревизионный элемент позволяет осматривать и очищать предусмотренный участок. Его крышка должна оставаться доступной. Если после ремонта она скрыта за несъёмной отделкой, сама деталь ещё не обеспечивает обслуживание.
Нужен также рабочий доступ к месту очистки. Маленькое декоративное отверстие напротив крышки может оказаться недостаточным для выполнения работ.
Переход согласует размеры или материалы
Переходные элементы применяют при изменении диаметра и соединении разных систем. Их геометрия может быть концентрической или эксцентрической; выбор связан с конкретным узлом.
Для перехода между чугуном и полимером важны фактические посадочные размеры и предусмотренное уплотнение. Совпадение двух номинальных обозначений не подтверждает совместимость.
Краткий справочник
| Деталь | Назначение | Что уточнять |
|---|---|---|
| Отвод | Изменяет направление | Угол, размер и концы |
| Тройник | Подключает ветвь | Все размеры и угол ответвления |
| Муфта | Соединяет участки | Тип и возможность монтажа |
| Ревизия | Даёт доступ для очистки | Расположение и доступность крышки |
| Переход | Согласует размеры или системы | Геометрию и уплотнение |
Что остаётся за пределами трубы и фитингов
Крепления удерживают трассу. Уплотнения обеспечивают предусмотренные соединения. Проходы через конструкции могут требовать собственных элементов. Для наружной части добавляются колодцы и другие узлы обслуживания.
Важно не удваивать детали, уже входящие в изделие. Например, кольцо может поставляться с раструбом, но это проверяют по серии.
Для готового перечня полезны полные обозначения: система, размер, угол, исполнение и количество. Запись «тройник 110» оставляет несколько возможных вариантов. Чем точнее описана геометрия, тем проще согласовать детали и не обнаружить несовпадение во время сборки.
